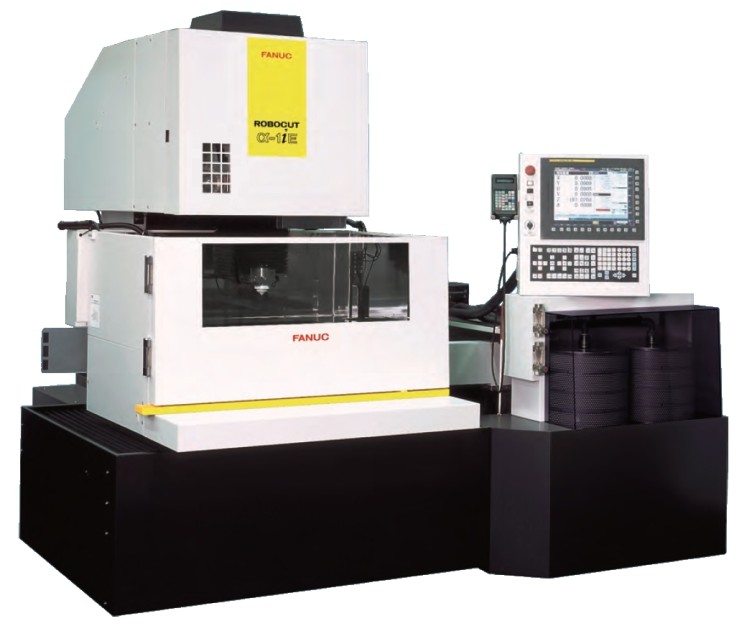

FANUC 1iE

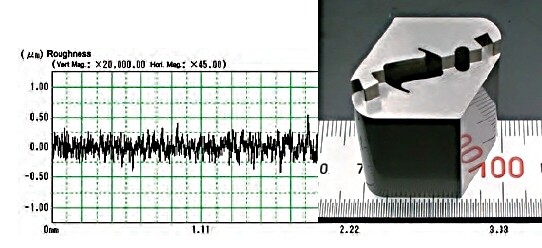

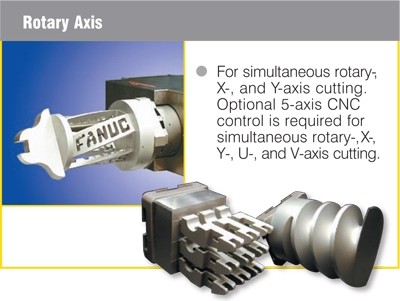

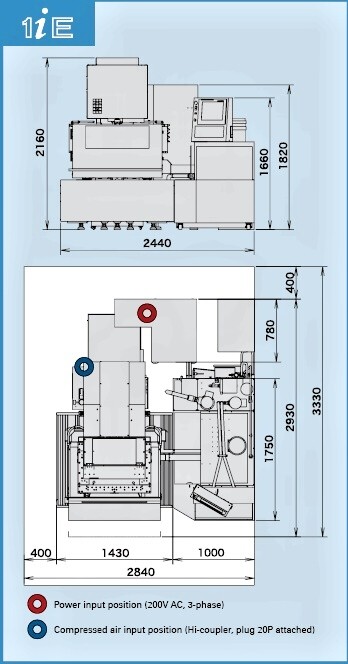

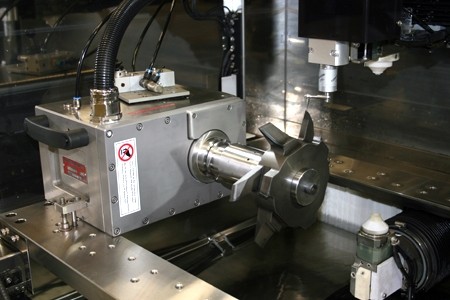

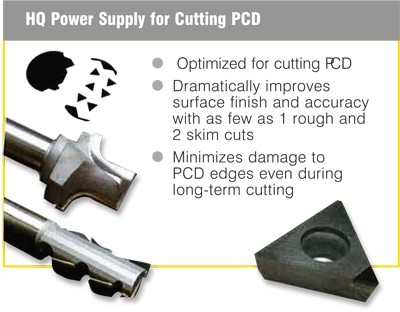

FANUC ROBOCUT 1iE umožňuje vysokorychlostní a velmi přesné řezy s klasickým mosazným drátem s originální rychlostní regulací „AI-2 – pulzní regulace“ a MF2 finišovacím generátorem. Maximální řezné výkony při zachování ekonomiky drátového řezání. Velikost obrobku až 1050×820×300mm a hmotnost 1t. Redukce instalační plochy 17% oproti staršímu modelu iD. Velice snadná manipulace s obrobky. Možnost duálního odměřování všech os s přesností 0.05µm. Max. řezné úhly 45°. Díky novému generátoru AI-2 opět velice vhodná na řezání členitých a výškově nestejných vložek forem. Plně automatický provoz včetně automatického navlékání do zatopené vany. Instalační plocha pouhých 2440×2930mm. Díky novému řídícímu systému FS 31is-WA vhodná pro víceosé řezání. Přímo ze systému řízeno 16 os! V ČR instalována drátová řezačka s řízenými 7 osami. Generátory na PCD materiály.

Podstatná vylepšení

největší pojezdy os stroje této třídy
zvětšená maximální velikost obrobku
automatické mazání os X, Y, Z, U, V
automatické zajížděcí dveře, zlepšené upínání a kontrola obrobku
nanointerpolace = přesnost odměřování tisícina 1µm = 1nm
lineární odměřování 0.05µm

Ještě vyšší přesnost

nová vylepšená vysoce tuhá symetrická konstrukce bez převisů, tepelně izolovaná struktura, o 40% vyšší tuhost
řízení napnutí drátu pomocí dvou serv, stabilnější, o 35% méně mechanických dílů
vysoce přesné invertorové řízení teploty vody +/- 0,1 st.
vysoce tuhé spodní rameno

Příjemnější obsluha

nejmodernější CNC řízení FS31is-WA
rychlost grafiky se zvýšila 10×
15 palcový LCD dotykový display
svislé i vodorovné Soft-klávesy

Vyšší spolehlivost

AWF se vzduchovým paprskem
předtěsnicí mechanismus vany
dělená těsnicí deska
řízení hladiny vody pomocí serva, velmi přesné, bez vibrací, s minimem mechanických dílů

Technická data
